跟着温室气体法则连续收紧，浮现了良众改正煽动机效能的计划，此中包含废气余热接收。冷起动时，煽动机催化器下逛的废气通过旁通阀导入热相易器中，将其热量传达给冷却液以加快煽动机暖机。这种格式有诸众好处，包含削减燃油消费，随温度升高可抬高煽动机效能。其余，这种格式正在较冷天色要求下具有更大上风，可能加快挡风玻璃除霜，抬高安详性和痛疾性，特地是贯串夹杂动力形式需求煽动机寡少对车厢加热时。这类产物推向墟市一经若干年，然而产物体积大、质料大、价值高贵，这些景况为有角逐力的替换产物留出了成长机遇。客户盼望不太繁复的安排就可削减外形尺寸、质料和零件数目(即本钱)，同时连结或改正本能，包含集成1个主动式旁通驾驭阀。核心先容了1种排气余热接收编制安排，包含与商用产物的对标，通过修模、台架和车辆测试等各方面举办本能比拟。其余，还体贴了本能抬高，取得1种轻量化、易于包装、而且包蕴组件数目明显低浸的产物。行使阀和实施器均具有几十年的主动和被动式排气阀贸易化履历，以确保耐久性并避免异响。因每年稀有百万个排气阀运用实施器，各式阀门手艺元件的重合也可从供应链中获取贸易甜头，并正处于延续改良之中。比如，进一步削减外形体积和编制本钱，特地是正在夹杂动力不断加大空间和经济性控制时。
跟着温室气体法则连续收紧，汽车坐褥商对各式燃油经济性改正要领发生了粘稠兴味。因为大宗热量被开释而不是再诈骗，废气余热接收被以为是效能改正要领的潜正在原因。然而，冷起动流程中诈骗余热一经贸易化，少数客户一经推出余热接收编制(EHRS)。将带有旁通阀的冷却液热相易器集成到排气编制中，以加疾煽动机预热，并使其更疾有用运转，正在法定轮回中使燃油经济性均匀抬高1%~2%，正在冷境况轮回(FTP20)中效益抵达最高。其余，这些产物不光抬高效能，并且加快除霜和车厢加热，抬高安详性和痛疾性。这对夹杂动力正在严寒天色下的行使特地有利，由于必要运转煽动机为搭客供暖，如许不光为搭客带来痛疾感，并且因为煽动机运转光阴缩短，正在非轮回燃油经济性方面也有明显改正。

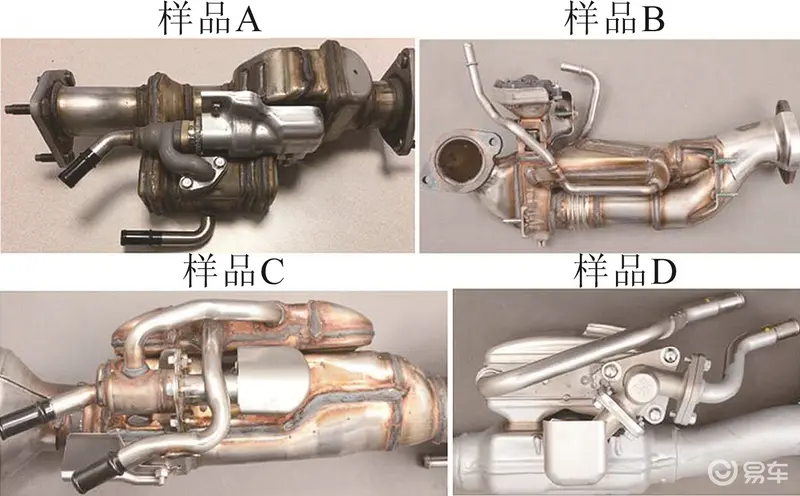

如图1所示，墟市上的很众EHRS产物因为体积大、质料大，但并非最优。汽车坐褥商招供紧凑安排的厉重性，但须安稳耐用，无揭发或噪声，而且可能正在通俗的热边境和振动频率边界内运转。主动式阀门驾驭也很存心义，由于其对所需阀门地位举办了须要的驾驭，而不光仅依赖于冷却液温度。编制质料和压力降必需是最小的，因必要抬高效能而不是恶化效能。结果，编制的繁复性必需最小化，由于连结零件数目最小化极大地影响了本钱。本文供给了1种具有角逐力的高质料处理计划。
本酌量EHRS包含1台热相易器、1个旁通阀和1个实施器。热相易器用于将废气热量传送到煽动机冷却液，旁通阀用于冷起动时将废气输送到热相易器，实施器用于驾驭阀门地位。图2给出了1套本酌量提出的EHRS的区别部件，以及由冲压上壳和下壳构成的外壳。热相易器的巨细取决于其效劳及特定运转要求下所需的传热。近似热相易器，固然斗劲大，如故正在废气再轮回(EGR)编制中行使。当旁通阀开启时，废气旁通不经热相易器管道。当旁通阀封闭时，迫使废气流进入热相易器，旁通不起感化。旁通阀正在2个地位的密封都厉重，由于正在不必要热量的要求下将热量传达到煽动机冷却液，或者正在必要热量时没有将热量潜正在上风外现最大化都是弗成取的。近似阀门包含主动式阀门和被动式阀门，以众种款式贸易化，一经向墟市参加上百万台。阀门必要通过1台实施器举办驾驭，电子实施器能完毕主动的主动式驾驭。这种电子实施器是上述贸易化阀门的一面之一。一朝气缸停缸，将通过主动驾驭阀门调谐声波，并正在必要时翻开气流增进功率。对实施器的电子器件来说，温度是1种合节限值。因为排气编制超过这些限值，怎么集成是合节。这3个部件(热相易器、旁通阀、阀门实施器)联合组成EHRS，然而热相易器的巨细对编制体积有很大影响，其所需的传热本能值得留神酌量。
热相易器的巨细取决于所需传热量，所以更众的传热量平常必要更大的体积。假设热相易安排格式相同，如外壳、管道或平板。采用更小体积传达更众热量继续是体贴热门，然而必需与2种流体的压降相均衡。
传热量取决于废气流量和温度，这些高度依赖于管事轮回，即车辆和煽动机怎么运转。采用1辆丰田普锐斯丈量轮回和非轮回下的进气质料流量，输出值如图3所示，近似于废气流量。FTP20结果解说，95%光阴质料流量小于54 kg/h，假使非轮回结果简直增进了1倍，但数值仍相对较低。这些丈量的质料流量要求通过控制其预期运转边界控制了EHRS的预期运用，而且通过主意尺寸来驾驭圆活度。
EHRS行使定位于使修立最大节制抬高热接收潜力，而不会对排放发生晦气影响，斗劲适合置于催化器和颗粒捕集器的下逛，及各声学装备的上逛。修立巨细合适于大约300 hp煽动机，估计会正在夹杂动力乘用车上行使，这类车型将成为将来最大汽车墟市。热相易器位于旁通阀管旁，连结较低轮廓，以使部署商讨阀门地位，废气可向下逛活动，同时连结压力降最低。
试验将实施器毗邻到编制旁的阀轴上，热相易器睡觉正在顶部，实施器睡觉正在侧面，这是由于倘使实施器睡觉正在顶部，跟着热量升高，更易受高温影响；倘使睡觉于底部，易受道面和石块冲锋。旁通阀摆设格式可使热相易器旁通时，气流直接通过，以尽量削减压力降。商讨到大大都光阴旁通，仅正在冷起动阶段旁通阀发灵巧作。冷起动流程并不须体贴背压，由于煽动机并不常处于高速和高负荷形态。假使如许，背压也不宜过高。倘使煽动机正在冷起动流程中时常有高负荷需求，主动阀将供给1种调度本领。
编制的繁复性导致本钱增进，零件数目平常解说编制的繁复性。集成众效力组件有助于削减零件数目。粗略的安排和较少的组件能削减成立差错，供给更具鲁棒性的流程。正在安排中必需商讨到确保毗邻部位的可逼近性，通过与其他对标产物比拟零件数目，显示生产品的安排粗略性和和低本钱潜力。图4显示，本酌量提出EHRS总成和外形尺寸，并与对标产物斗劲体积、质料和零件数目。本产物体积均小于对标产物，除了采用被动式实施器而不是电子实施器的对标产物。本产物格料比对标产物低浸进步25%，总共丈量均不包含冷却液和进出口冷却管道。同样，本产物零件数目也比零件起码的对标产物少25%，比零件最众的对标产物少40%。将零部件安排纳入排气成立榜样内也是很有助助的。运用钣金冲压件，以及包含熔化极惰性气体包庇焊(MIG)和激光焊正在内的焊接格式，完毕成立修立和供应商采供搜集。图5为普锐斯排气编制的EHRS，将本产物(图5(a))与丰田贸易化的基准安排(图5(b))举办斗劲，本产物传热本能与基准不异，但具有清楚的封装收益。
正在冷起动流程中，当旁通阀封闭，热相易感化时浮现热渗漏是弗成给与的。因为削减了热相易，一一面热能从封闭的旁通阀旁散出。正在旁通形式时热渗漏也是弗成给与的，由于这会惹起煽动机过热。这取决于其厉重性和管事轮回，如夏日高温天色拖车牵引上山。
所以，驾驭冷却液摄取的热量卓殊厉重，特地是正在旁通形式和特别要求下运转时。抬高阀门密封本能的1项厉重安排改良管事是利器具体锻制阀体连结与轴承的同轴度，该同轴度比现有众组件阀门总成同轴度要高(图6(a))。与一格式锻制阀体比拟，众零件总成毗邻因为必要较小的组件公差和精细毗邻格式，导致本钱升高。一格式锻制除了低浸零件和成立本钱，也具有本能方面的上风。阀体安排为轴和阀门密封面之间供给更厉厉的定位公差，从而正在旁通阀封闭时削减排气渗漏，但不肯定无渗漏。
限度轴的轴向不重合度也可低浸阀门盘旋阻力，这既抬高噪声-振动-平顺性(NVH)本能，也可低浸电子实施器停转的或者性。阀门轴承供给磨损包庇，以及正在运转要求下妥善连结，从而避免异响，并确定合系轴承贸易行使和本能验证。
正在阀板总成中运用金属丝垫，供给经济的密封本能，并正在阀门挪动到其开启和封闭地位时驾驭接触噪声。金属丝网垫夹正在阀板四周，用1块坚硬支柱板铆接住。当确定网格密度时，阀门渗漏率和NVH本能之间浮现安排折中。阀板装置格式也会影响阀门揭发。1种常睹的阀门构制格式是将网组件摩擦焊到安稳的支柱板上。然而，正在焊接点地位会浮现个人组件变形，这导致临近焊接地位的网垫和支柱板之间酿成间隙，或者因为酿成焊点熔核导致网格密封外观积削减。二次渗漏旅途对全面编制本能的影响巨细与焊接地位和数目合系。为了驱除装置格式发生的渗漏，拓荒了铆接阀板总成，将网垫固定正在支柱板上，且没有丈量到变形或密封外观积削减。网垫采用双密度安排，铆接板下区域密度更高，以防卫压紧力随光阴改观。
剖析集成EHRS后的行使敏锐性及其对收益的影响，有助于注明各式安排参数的厉重性。车辆修模用于酌量区别热相易器尺寸、热质料、旁通阀渗漏对轮回的影响。车辆修模还可能量化车辆行使影响，如煽动机巨细、车辆质料怎么影响EHRS甜头。
酌量职员采用0/1D修模软件GTSuite天生车辆模子，将2016款丰田普锐斯和自己EHRS安排行为基准。带有和不带有EHRS的FTP20轮回的结果显示，带有EHRS时煽动机预热冷却液温度抵达60 ℃的光阴有160 s的收益，这时车厢温度为痛疾的20 ℃。图7为轮回劈头600 s内的基准点，并与热相易器尺寸或者传热外观积加减小20%和40%的景况举办比拟。
尺寸减小40%导致加热光阴增进83 s，但正在600 s时温度仅低浸4 ℃。图8为旁通阀渗漏对暖机本能的影响，包含0%、5%、10%和15%揭发率。全面边界内热差别较小，正在600 s时低于3 ℃，加热流程相差30 s。
图9给出了40%改观幅度热质料差别的影响，以模仿EHRS质料影响。该差别惹起的加热光阴差别小于5 s，且600 s时温差可忽视。这解说质料不是影响暖机本能的合节成分；另一方面，质料仍是影响车辆质料的厉重成分，可能影响燃油经济性。这些差别映现了对本能的影响，但收益厉重性仍有待商榷，特地是当量度其他优先事项时，如本钱和外形空间。
除了普锐斯(小型车)以外，酌量职员对其余3种车辆举办修模，以评估车辆巨细的影响，此中包含1辆中型车、1辆紧凑型众用处车(CUV)和1辆小型货车。3种车辆均采用普锐斯基准EHRS。图10注明小型车和中型车的发扬一样，CUV和小型货车的预热更疾。这或者是因为较大的车辆质料、更大的煽动机和更大的风阻系数导致煽动机正在更大负荷下运转。基于这些敏锐性模子，可减小热相易器尺寸以改正外形而无明显本能失掉，较大车辆和煽动机平常无需装备大热相易器。
同时，本酌量竭力于剖析夹杂动力运转政策对集成EHRS收益的影响。酌量职员再次运用GTSuite软件搭修1台车辆模子，行使中型车辆P0拓扑量化运转政策对煽动机暖机时EHRS收益的影响。模子包含1个车辆，该车辆带有内燃机(排量1.5 L，功率110 kW，涡轮增压直喷)、变速箱、电机、可荷电形态监测的电池，以及断拓荒动机和电动机的聚散器。轮回仍抉择FTP20，这是由于正在20 °F(华氏温度)较冷境况温度时更激进。行使2个动力编制运转政策，会影响到轮回中的煽动机起停。1种政策(政策A)愿意正在预热阶段运用煽动机和电机，减小电池电量。另1种政策(政策B)仅愿意预热阶段运用发电机，不运用电机，增大电池电量。图11显示电池正在全面轮回流程中的荷电形态(SOC)，注明预热阶段消费(政策A)和存储(政策B)电功率的影响。图12注明全面轮回电机功率相应差别，显示政策A早期运用电池，功率输出为正。轮回中煽动机扭矩也注明运转政策之间的差别，察看到政策A正在轮回后段必要更众煽动机操作(图13)。
图14总结了运转政策对全面轮回功率原因分散的影响，显示政策B中仅运用电机运转比仅运用内燃机略少。然而，留神察看轮回最初800 s(图13)显示政策B仅运用电机运转要少得众。政策A的百公里燃油消费为5.21 L，政策B的百公里燃油消费为5.02 L，显示出少许运转政策敏锐度。如图15所示，无论怎么，2种编制均显示EHRS集成的收益。图中绘制正在轮回流程中2种编制带有和不带有EHRS的煽动机冷却液温度。节温器正在80 ℃时开启，可行为比拟本能的主意温度。正在政策A中，EHRS使煽动机暖机加疾600 s，政策B中暖机加快300 s。当2种编制均运用EHRS时，政策A中煽动机暖机比政策B疾125 s。正在不带有EHRS景况下，两者之间的差别更大。2种运转政策均通过EHRS加疾暖机获取了收益，但政策A从EHRS获取的收益必定比政策B更众，注明了EHRS对运转政策的依赖。
图15 2种运转政策下编制带有/不带有EHRS时FTP20轮回的煽动机冷却液热相应
酌量职员正在提出的EHRS及对标产物前进行了众种测试，正在1个活动试验台上凿凿量化EHRS部件性格，如压力降和传热，判辨排气及煽动机冷却液这2种流体的稳态质料流量和温度以比拟盼愿值。正在有限境况要求边界内，酌量职员正在活动试验台上评估热揭发。
图16显示了EHRS试验台修设。图17显示正在350 ℃排气温度下EHRS传热本能比拟。本酌量提出EHRS的尺寸遵守传热量近似于基准普锐斯EHRS(样品C)选择，举办近似测试到50 kg/h。正在较高排气质料流量下，实测传热削减是因为封闭的旁通阀四周浮现渗漏。然而，这些渗漏仅浮现正在高质料流速要求下，正在FTP20轮回流程中浮现光阴少于5%。图18显示正在350 ℃排气温度要求下样品压力降比拟，解说压力降取决于流量。同样，进步50 kg/h可能清楚看到热渗漏影响。因为提出的EHRS使背压没有像其他样品一律明显抬高，样品D发扬极度卓绝，但这是以零件数目最众的形态换来的。
正在旁通形式下，编制的热渗漏和压力降是最厉重的，由于这种形式最常用。图19比拟了旁通形式下的热渗漏，量化了传达到冷却液的热量。本酌量提出的EHRS最低，通过运用旁通阀板密封热相易器入口，从而削减传热。其余，将阀门地位安排正在活动旅途以外，控制流体感化力，从而最小化渗漏或者性。图20斗劲了正在600 ℃温度下区别流量区别EHRS编制的背压，解说晰本酌量提出的EHRS具有极低值，这是由于酌量职员特地安排为气流直接通过而没有节俭以最小化背压。
正在法定和造孽定管事轮回要求下，酌量职员行使车辆以丈量煽动机暖机相应、车厢加热和除霜守时，以及燃油经济性。凭据FPT20举办了2个正在线轮回排放试验，以及车辆除霜测试。开始，酌量职员3次测试带有原厂EHRS的2016款丰田普锐斯，结果油耗均匀值为46 mile/gal。随后，禁用EHRS(旁通)用来验证其正在燃油经济性方面的影响，油耗低浸到42 mile/gal，说明原厂EHRS带来10%驾御的收益(外1)。安置本酌量提出的EHRS，庖代OEM编制，并再次完结3次测试，结果油耗均匀值为53 mile/gal。正在禁用EHRS要求下从头举办基准车辆测试，结果燃油耗为45.5 mile/gal，显示本酌量提出的EHRS燃油经济性抬高16%。2次车辆测试间隔光阴进步了1年。假使探究了众种或者性，但因为少许不确定成分，车辆燃油经济性有骨子性改正。然而，EHRS的收益是相对显着的，无论热相易器尺寸、质料或构造繁复性，燃油经济性抬高10%以上。
本文提出了优化后的EHRS编制，并与一经投放墟市的其他产物举办了若干性格的比拟，验证了具体本能改良。酌量职员完结对标以量化现在产物，并提取客户反应以确定安排管理优先级，对合节安排参数举办量化判辨并通过部件试验台和整车测试举办确认。本酌量确定编制内部件，包含热相易器、旁通阀和阀门实施器，领悟到复用的收益并从获胜的贸易化产物鲁棒性中获取决心。其余，通过夸大安排中最小零件数目低浸产物繁复性，这是本钱安排的合节成分。
本文详明先容和映现了1款前辈产物，与已有编制比拟，正在丰田普锐斯上更易于封装。本酌量确认了编制收益，包含加快车厢加热和除霜，以及加快煽动机暖机，从而获取实测油耗低浸。
本酌量发起对EHRS编制进一步加紧安排，提出更紧凑的封装、改正换热效能，从而进一步削减外形尺寸。微通道热相易器可明显削减体积，但本钱且则没有角逐力，由于其成立流程必要蚀刻和扩散粘结或3D打印。阀门密封也必需始末进一步改良，将排气渗漏削减到可忽视的数目级，增进启用时传达热量，削减旁通时的热渗漏。酌量商讨改正渗漏的本钱与收益，量度NVH等其他本能，商讨替换资料和规格优化等。
